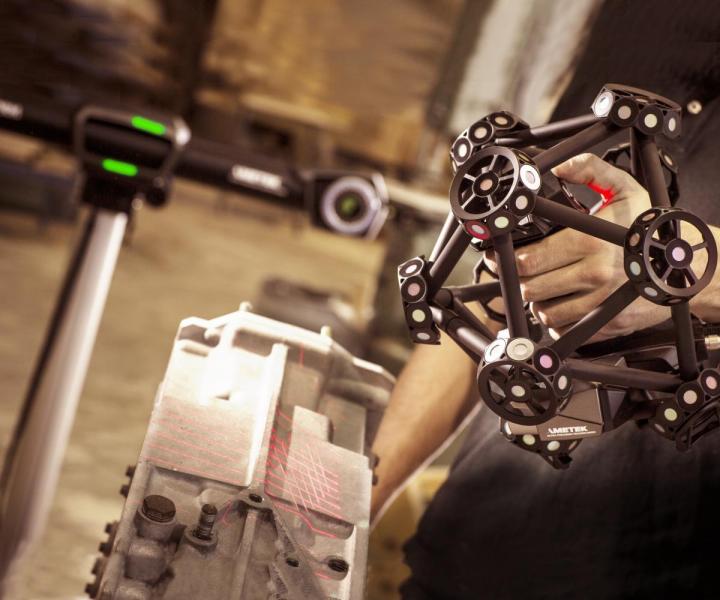

光學 CMM 3D 掃描儀：METRASCAN 3D
專為車間環境而設計的便攜式光學 CMM 3D 測量解決方案
便攜式光學 CMM 3D 掃描儀 MetraSCAN 3D 可有效應對不一致性問題，讓用戶不再受成本增加、生產及部件審批延誤的困擾。
該系統可用于對生產工具、夾具、配件、半成品或成品進行逆向工程和尺寸檢測，測量尺寸介于 1 米到 3.5 米之間，精度最高可達 0.064 mm。
MetraSCAN 3D 光學 CMM 采用光學測量方式，使得測量精度不易受環境變化的影響，因此成為車間質量控制計量解決方案的不二之選。它無需固定測量設置，無論環境發生何種變化都不會影響其性能水準。
可幫助操作人員更好地管理生產過程，更快速地滿足制造業對質量控制 (QC)的更高要求，同時絲毫不會影響生產效率。
MetraSCAN 3D 光學 CMM 3D 掃描儀的測量范圍可以擴展，測量速度快，且對復雜材料的數據采集能力令人驚嘆，是市場上十分全面的計量級 3D 掃描儀。
它還配備可配對兼容的探測系統供用戶選擇。在車間環境中實現真正的質量控制。
優點
- 精度提高 1.5 倍
- 采用 7 條激光十字線，速度提高 12 倍
- 重量減輕 25%

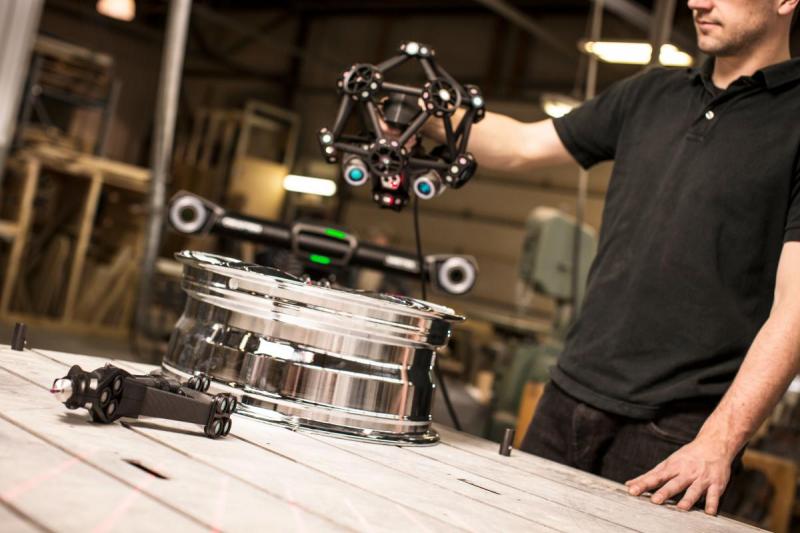

- 可掃描任何材料，甚至可掃描黑色、彩色和發亮表面
- 測量范圍增加 16.6 m3
- 設計結實耐用，確保車間硬件使用的可靠性
- 具有多功能按鈕，與軟件交互更為簡便
- 計量級測量：精度高達 0.030 mm、分辨率高達 0.050 mm、具有較高的重復性及可追蹤認證
- 動態參考：通過光學反射器創建一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象
- 體積精度達 0.064 mm
- 可精確測量尺寸在 0.2 到 10 米之間的部件
- 現場校準步驟簡便，精度不受時間影響
- 無需固定設置：測量過程中可隨時自由移動部件和系統
- 多功能 3D 掃描：可掃描任何材料，甚至可掃描黑色、彩色和發亮表面
- 測量范圍更寬廣并易于擴展
- 自動對齊：借助光學反射器可實現重復檢測而無需重新對齊
- 新增 HandyPROBE Next，有多種探測功能可供用戶選擇
- 具有多功能按鈕，與軟件交互更為簡便
- 學習周期短，操作直觀
- 市場上相當快速的 3D 掃描儀：比上一代產品快 12 倍
- 測量速度快：480,000 次測量/秒
- 自動網格輸出：即用型文件，采集完成后立即可用
- 快速的工作流集成：從物理對象到設計或檢測工作流的快捷途徑
- 便于在車間環境中使用
- 輕質：重量在 1.38 kg 以下

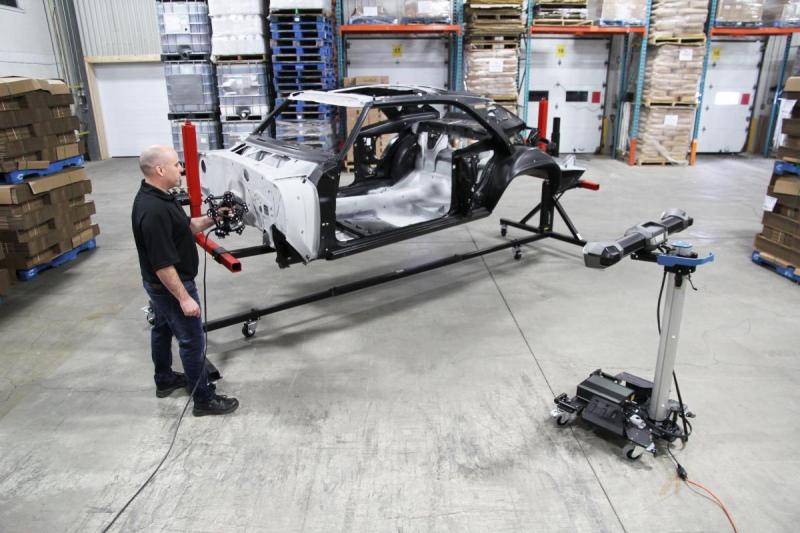

- 便攜式 CMM：可輕松進入部件所在的任何位置
- 無臂式光學掃描系統

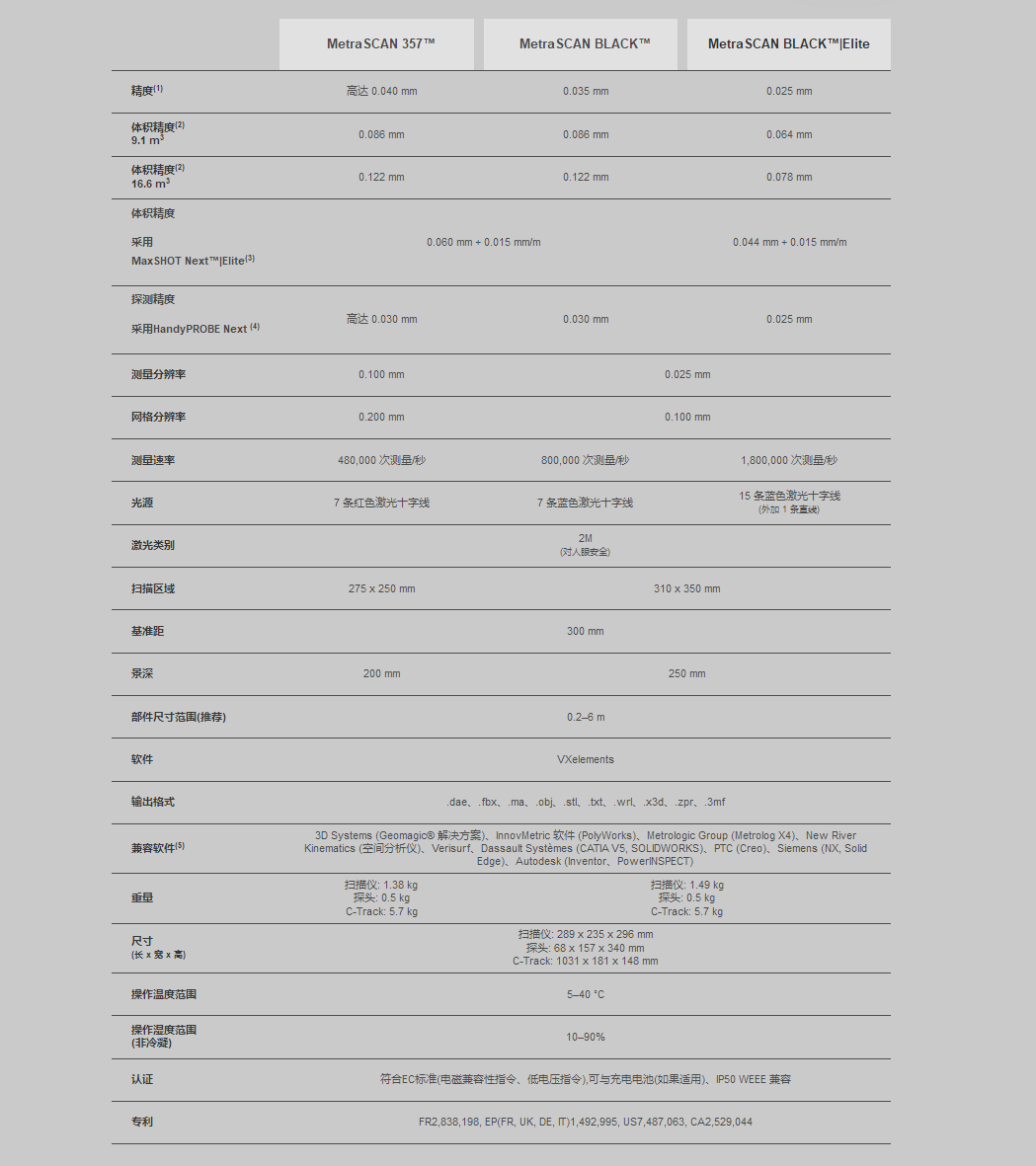

技術規格
