便攜式三坐標測量筆：HANDYPROBE NEXT

新一代手持式光學三坐標測量機 (PCMM)

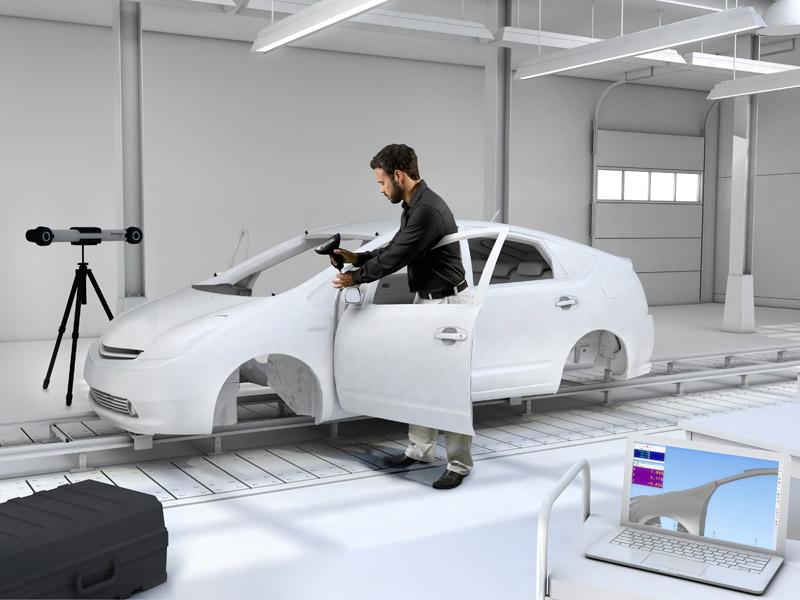

便攜式測量技術可供制造商和生產經理直接在生產車間使用，從而大幅提升質量控制工作的靈活性和效率。HandyPROBE Next 便攜式 CMM 測量筆 不易受環境變化的影響，可生成高精度的測量數據。便攜式 CMM測量筆無需固定的測量設置，在車間環境中的表現遠遠優于傳統的便攜式 CMM

HandyPROBE Next 系統功能完備，可實時執行其掃描和探測設備與被測部件上目標點之間的動態參考。C-Track 光學跟蹤器及無線探頭在測量過程中均可隨時移動，并生成同樣高質量的數據。HandyPROBE Next 便攜式光學測量筆專為滿足當今制造業對質量的高度要求而設計，具有少有的靈活性，測量范圍相對其他便攜式 CMM 更加廣泛。

此計量檢測解決方案可幫助制造企業消除制造過程效率低下的問題，避免不必要的開銷。

功能特點

新增優點

• 精度提高 2 倍

• 連續測量

• 測量尺寸大范圍增加

• 設計結實耐用，確保車間硬件使用的可靠性

• 具有多功能按鈕，與軟件交互更為簡便

•

TRUACCURACY

• 計量級測量：具有超高的精度，更有較高的重復性及可追蹤認證

• 動態參考：通過光學反射器準確到幾微米產品一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象

• 體積精度符合ASME B89.4.22 標準

• 單點重復性符合ASME B89.4.22 標準

• 可準確測量多種部件尺寸

• 現場校準步驟簡便，質量控制精度不受時間影響

TRUSIMPLICITY

• 無需固定設置：測量過程中可隨時自由移動部件和系統

• 測量范圍更寬廣并易于擴展

• 自動對齊：借助光學反射器可實現重復檢測而無需重新對齊

• 人體工程學設計，無線探頭

• 新增 MetraSCAN 3D，有多種 3D 掃描功能可供用戶選擇

• 具有多功能按鈕，與軟件交互更為簡便

• 學習周期短，操作直觀

TRUPORTABILITY

• 便于在車間環境中使用

• 便攜式 CMM：可輕松進入部件所在的任何位置

• 便攜式 CMM 手提箱：可將系統、三腳架及配件裝入一只便攜式手提箱

• 探頭與系統之間無物理鏈路，可將功能多樣性比較大化

(2)基于 ASME?B89.4.22 標準。HandyPROBE?Next 的探測器位于錐形插座中

(3)基于 ASME?B89.4.22 標準。在 C-Track 工作范圍內借助可追蹤長度標準模型在不同位置和方向進行測量，來評估性能

(4)HandyPROBE?Next 的體積準確度性能取決于測量時采用的工作范圍

(5)使用 MaxSHOT?3D 時，系統的體積準確度性能不可高于給定模型的默認體積準確度性能

應用

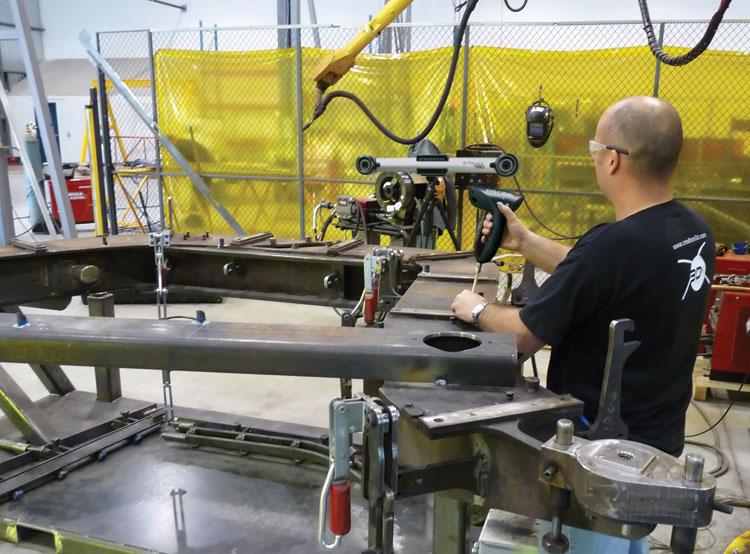

檢測和質量控制

• 逆向工程

• 部件至 CAD 分析

• 首件和供應商質量檢測

• 針對 3D 模型與原始部件或生產工具的一致性評估

• 針對制成部件與原始部件的一致性評估

• 對齊

• 工具認證

• 多點測量

• 與 MetraSCAN 3D 結合使用時，可實現全自由形態檢測并生成高密度色圖。

逆向工程

• 幾何實體的逆向工程（球面、柱面、平面）

• 與 MetraSCAN 3D 光學 CMM 掃描儀結合使用時，可對混合部件（幾何與自由形態）執行更快更準確的逆向工程

技術規格
